Potřebujete zakončit síťový kabel? U běžného přímého kabelu použijte stejné zapojení na obou koncích — v tomto návodu T568B. Nejde jen o barvy: konektor musí odpovídat kabelu a hotové zakončení je potřeba proměřit.
Co si připravit
Síťový kabel, kompatibilní konektory RJ45 (8P8C), krimpovací kleště, odizolovací nástroj, štípací kleště a tester kabeláže. Ověřte kategorii kabelu, průměr vodičů, plné jádro nebo lanko a případné stínění. Konektor i kleště musí být určené právě pro dané provedení. Tento postup popisuje běžný nestíněný konektor; u stíněných a speciálních konektorů dodržujte návod výrobce.
1. Odpojte kabel a připravte jeho konec
Kabel odpojte od zařízení na obou stranách, včetně zdroje PoE napájení. Pokud používáte návlečnou krytku, nasaďte ji před zakončením. Opatrně stáhněte potřebnou délku vnějšího pláště podle konstrukce konektoru. Nepoškoďte izolaci jednotlivých žil.
2. Srovnejte vodiče podle T568B
Rozpleťte páry jen v nezbytné délce a ponechte jejich zkroucení co nejblíže konektoru. Konektor držte zlatými kontakty nahoru, západkou dolů a špičkou směrem od sebe; kabel vstupuje od vás. V této orientaci je pin 1 vlevo. Vodiče seřaďte zleva doprava:
1 — bílo-oranžový
2 — oranžový
3 — bílo-zelený
4 — modrý
5 — bílo-modrý
6 — zelený
7 — bílo-hnědý
8 — hnědý
3. Zarovnejte a zasuňte žíly
Konce vodičů zastřihněte rovně na délku předepsanou výrobcem konektoru. Žíly musí vjet do vlastních drážek a u běžného uzavřeného konektoru dosednout až dopředu. Současně musí vnější plášť zasahovat pod příchytku, aby tah nedržely pouze jednotlivé žíly. Průchozí konektory vyžadují odpovídající kleště, které vyčnívající konce čistě zarovnají.
4. Zkontrolujte pořadí a nakrimpujte
Ještě před stiskem znovu prohlédněte všech osm žil, jejich dosednutí a polohu pláště. Konektor vložte do správné části kleští a proveďte celý krimpovací zdvih podle návodu nástroje. Chybně nakrimpovaný běžný konektor odstřihněte a použijte nový.
5. Proměřte hotový kabel
Druhý konec přímého kabelu zapojte také podle T568B. Testerem ověřte všech osm spojů 1→1 až 8→8 a nepřítomnost zkratů či záměn. Základní tester kontinuity nemusí odhalit rozdělené páry ani ověřit přenosové parametry; samotné rozsvícení kontrolek proto není certifikací kabelu pro požadovanou rychlost.
Čemu se vyhnout
Nezaměňujte bílé žíly s barevným proužkem, nenechávejte dlouhé rozpletené úseky a nekombinujte nekompatibilní kabel s konektorem. Zapojení T568A je také platné, ale pro běžný přímý kabel nesmí být na jednom konci A a na druhém B. U pevné kabeláže ve zdi se obvykle používají zásuvky nebo patch panel a hotové propojovací kabely.
Nejste si jistí výsledkem? Pomohu se zapojením a kontrolou sítě doma i ve firmě. Kontakt: info@itpz.cz, 773 621 889. Postup pro konkrétní konektor vždy ověřte podle jeho výrobce.

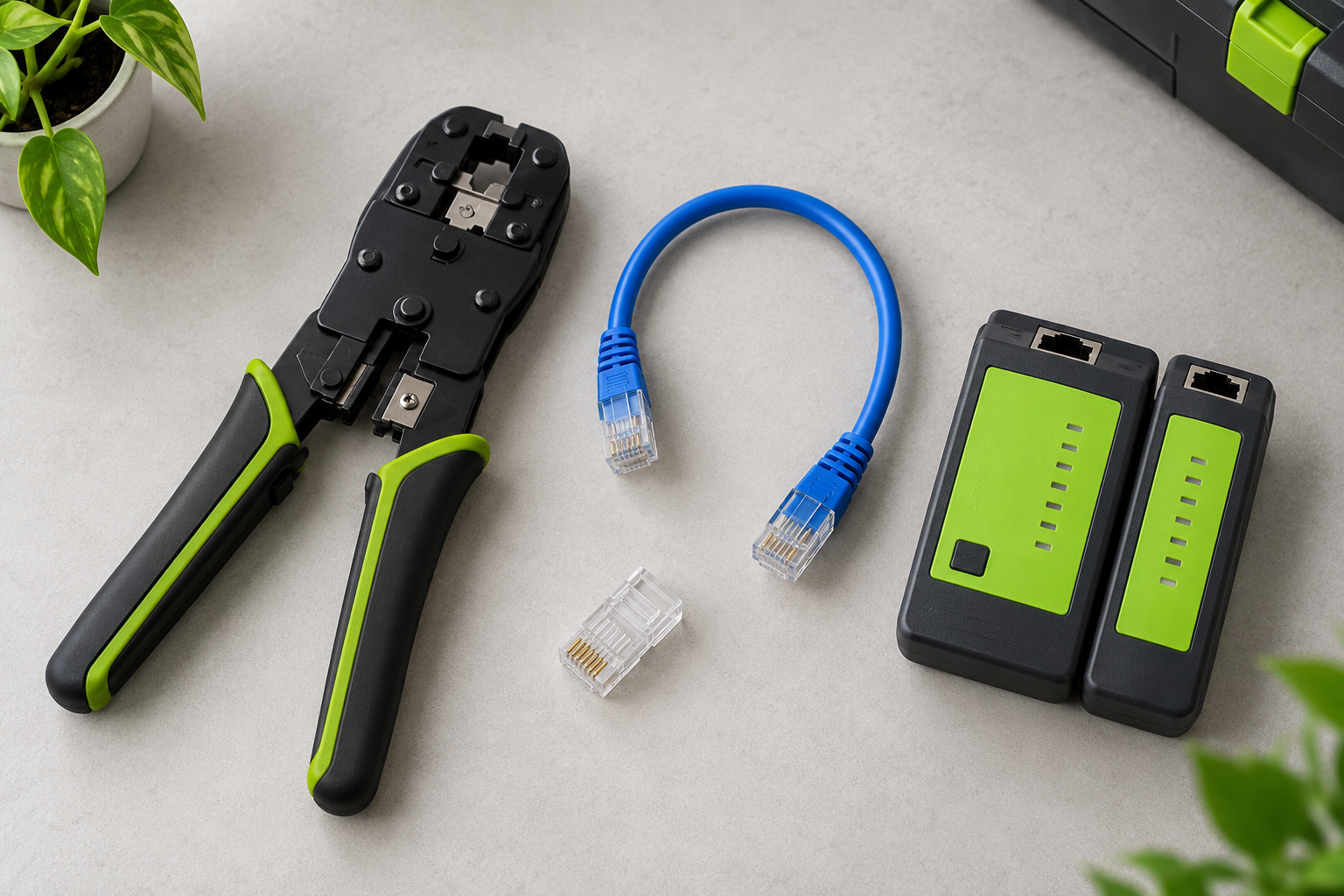

Ilustrační fotografie je vytvořená pomocí AI; pořadí zapojení znázorňuje samostatné schéma. Podklady: Fluke Networks (odkaz níže) a návod výrobce TRXCOM: https://en.trxcom.net/News_details/13.html.
